Brancher un autoradio sur une Peugeot 206, 207, 307 ou 308 ne se résume pas à faire correspondre des couleurs de fils. Selon le millésime, l’équipement d’origine (VDO, Clarion, Siemens) et la présence ou non d’un réseau CAN, le câblage varie au point de rendre les guides génériques partiellement inutilisables. Ce qui suit détaille les particularités réelles de ces quatre modèles, en partant des pièges que les schémas standard ne montrent pas.
Réseau CAN et fil ACC absent : le piège des 207, 307 et 308 récentes
Sur les 206 et les premières 207, l’alimentation après contact (ACC) arrive encore sous forme d’un fil physique dans le connecteur ISO. La logique est simple : fil jaune pour le permanent (+12V batterie), fil rouge pour l’ACC (+12V après contact), fil noir pour la masse.
A lire également : Découvrez le raffinement de l'intérieur de la Peugeot 308
Sur les 207, 307 et 308 équipées d’un combiné RD4, RT4 ou RT6 et du réseau CAN (véhicules restylés, souvent à partir de 2005-2006 pour la 307 et 2007-2008 pour la 308), la situation change radicalement. Le fil ACC n’existe plus en tant que fil coloré dans le connecteur ISO. L’information « contact mis » transite uniquement par trame CAN.
Les kits de montage récents intègrent donc un boîtier CANBUS qui génère artificiellement un signal ACC dédié pour l’autoradio de remplacement. Sans ce boîtier, l’autoradio reste allumé en permanence ou ne s’allume pas du tout, selon le branchement tenté. C’est la cause la plus fréquente des messages sur les forums Peugeot décrivant un autoradio qui « se réinitialise à chaque coupure de contact ».
A découvrir également : Avis sur la 2026 Peugeot en 2026, fiabilité et coûts cachés
Couleurs de fils autoradio Peugeot 206 : un câblage encore accessible
La 206 reste le modèle le plus simple à câbler parmi les quatre. Le connecteur d’origine utilise un jeu de couleurs relativement stable, proche du standard ISO, mais avec quelques écarts selon l’autoradio monté en usine.
Alimentation et masse
- Le fil rouge correspond au +12V permanent (mémoire de l’autoradio). Attention : sur certaines 206, le rouge et le jaune sont inversés par rapport à la norme ISO classique, ce qui induit en erreur si on se fie uniquement à un schéma générique
- Le fil jaune assure le +12V après contact (ACC), celui qui allume l’autoradio au démarrage du véhicule
- Le fil noir (ou marron selon les variantes) est la masse châssis
- Le fil bleu ou bleu/blanc alimente l’antenne radio et peut aussi servir de commande « remote » pour un amplificateur externe
Haut-parleurs
Les fils des haut-parleurs suivent un code couleur par paire : un fil de couleur pleine pour le positif, le même avec une bande noire ou rayure pour le négatif. Gris pour l’avant droit, blanc pour l’avant gauche, violet pour l’arrière droit, vert pour l’arrière gauche. Ce code couleur des haut-parleurs reste globalement identique sur les quatre modèles.
Commandes au volant Peugeot : pourquoi le code couleur ne suffit pas
C’est le point où la plupart des montages amateurs échouent. Sur les 206 et premières 207, les fils des commandes au volant changent de couleur et de position de broche selon l’autoradio d’origine (VDO, Clarion ou Siemens). Deux véhicules du même millésime peuvent présenter un câblage différent sur ces fils.
Les fournisseurs de faisceaux adaptateurs livrent désormais des modèles avec broches repositionnables pour cette raison. La recommandation technique fiable consiste à utiliser un ohmmètre entre le commodo de volant et le connecteur, en appuyant sur chaque touche, pour identifier les fils concernés. Se fier uniquement aux couleurs sur ce point précis expose à un non-fonctionnement des commandes, voire à un court-circuit.
Fil antenne Peugeot 207, 307 et 308 : double fonction à connaître
Depuis quelques années, les notices de faisceaux adaptateurs pour Peugeot 207, 307 et 308 précisent que le fil d’alimentation antenne sert à la fois de « remote amp » et d’alimentation pour l’antenne amplifiée. Ce fil, souvent bleu ou bleu/blanc sur l’adaptateur, cumule deux rôles que certains autoradios de remplacement séparent sur deux bornes distinctes.
Si l’autoradio aftermarket dispose d’une sortie « antenna power » et d’une sortie « remote amp » séparées, il faut relier les deux au même fil du faisceau Peugeot. Omettre cette étape provoque soit une absence de réception radio (antenne non alimentée), soit un amplificateur externe qui ne se déclenche pas.
Faisceau adaptateur ISO Peugeot : quel modèle choisir

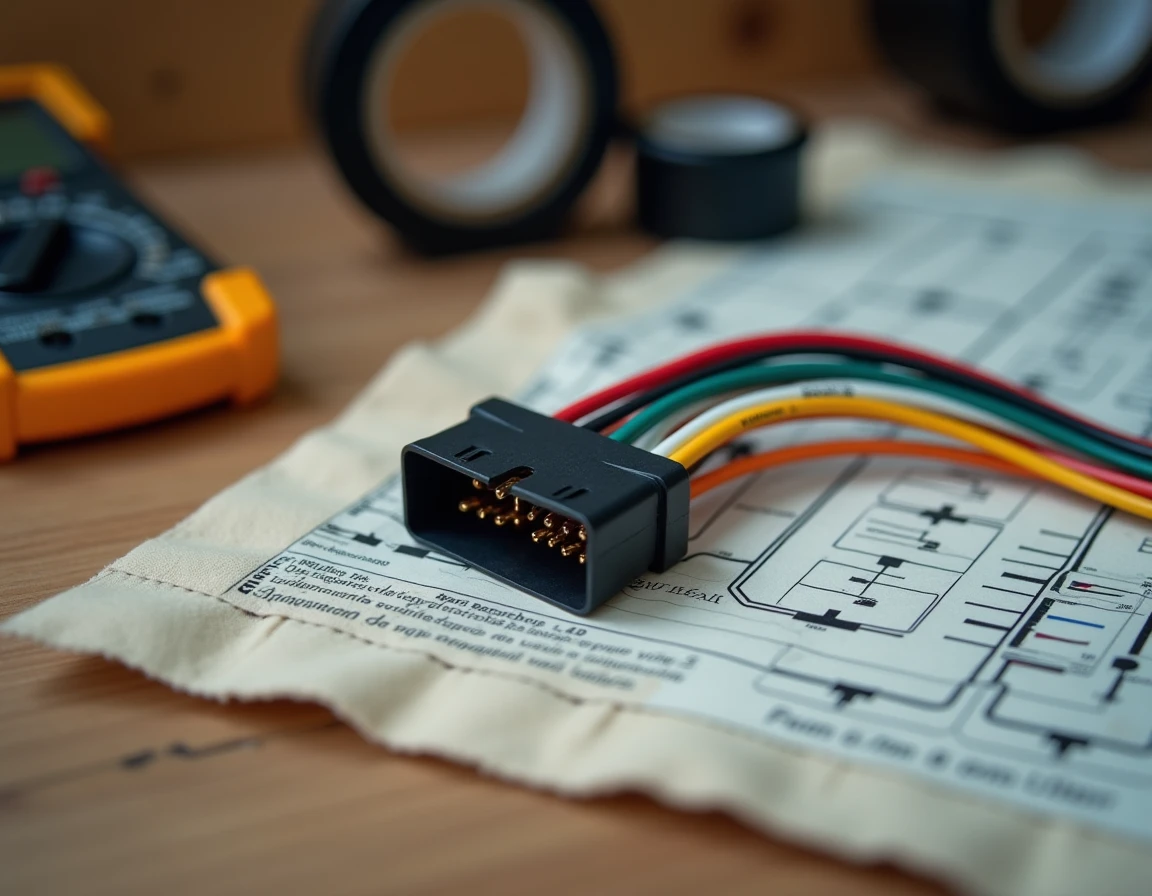

Le connecteur d’origine Peugeot n’est pas un ISO standard. Un faisceau adaptateur est donc nécessaire pour relier un autoradio universel au câblage du véhicule sans couper de fils.
- Pour la 206, un simple adaptateur ISO vers connecteur Peugeot suffit dans la majorité des cas, sans boîtier électronique
- Pour la 207 phase 2, la 307 restylée et la 308, un adaptateur avec boîtier CANBUS est nécessaire pour récupérer le signal ACC et, selon les versions, les commandes au volant
- Pour les modèles équipés d’un afficheur multifonction au tableau de bord, certains adaptateurs permettent de conserver l’affichage des informations radio sur l’écran d’origine
La référence exacte du faisceau dépend du millésime, de la finition et de l’autoradio d’origine. Le numéro de châssis (VIN) reste le moyen le plus sûr de commander le bon kit, plutôt que de se fier uniquement au nom du modèle.
Vérifications avant de brancher un autoradio Peugeot
Avant tout raccordement, un contrôle au multimètre des tensions sur le connecteur d’origine permet d’éviter les erreurs les plus courantes. Vérifiez le +12V permanent (présent contact coupé), le +12V ACC (présent uniquement contact mis) et la masse. Sur les véhicules avec réseau CAN, l’absence de tension sur le fil ACC est normale et ne signifie pas un défaut de fusible.
Le fusible dédié à l’autoradio se trouve dans la boîte à fusibles habitacle. Son emplacement varie selon le modèle, et un fusible en place ne garantit pas qu’il soit fonctionnel : un contrôle visuel ou au multimètre s’impose avant de chercher un problème ailleurs. Sur la 206, un fil permanent mesuré à 0V avec un fusible apparemment correct est un cas signalé de façon récurrente sur les forums techniques Peugeot.
